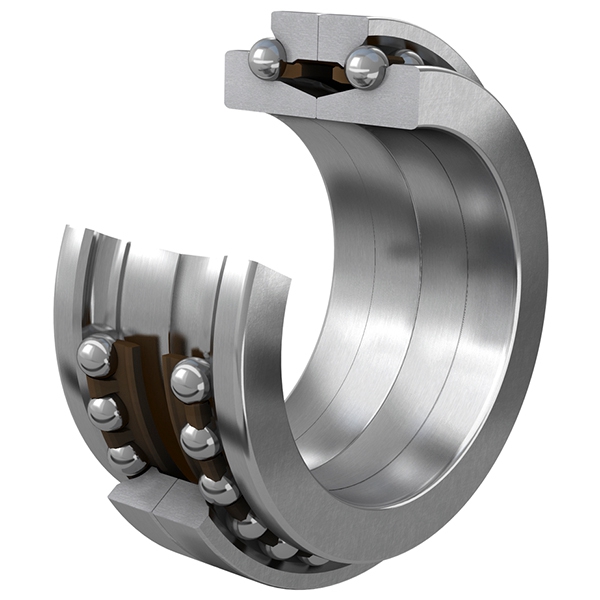

双向角接触推力球轴承

　　双向推力角接触球轴承设计用于主轴的双向轴向定位。 这些轴承与NN 30 K或N 10 K系列的圆柱滚子轴承组合，安装于同一个轴承座孔中。 这种轴承组合可以简化轴承座孔的加工。提供两种设计的双向推力角接触球轴承。 BTM 和 BTW 系列轴承有相同的内径和外径，但是 BTM 系列轴承的高度低 25%，这使得其特别适用于紧凑的配置。 它们虽没有与 BTW 系列轴承同样高的承载能力以及轴向刚性，但是可以在更高的速度下工作。

　　双向推力角接触球轴承的公称内径及外径与相应的圆柱滚子轴承一样。 然而，座圈外径公差与超精密圆柱滚子轴承推荐的轴承座孔径及形位公差（标准条件下的轴承座公差）结合，使轴承座孔有一个适当的径向游隙。 如果外圈没有轴向压紧在轴承座中，该游隙足以防止推力轴承承受径向载荷。

　　每个超精密双向角接触推力球轴承的轴（座）圈或内（外）圈侧面都有多种标记：

　　轴承的完整型号

　　生产国/地区

　　生产日期，用代码表示

　　轴圈 / 内圈上的识别 / 序列号码

　　座圈上的识别号码（只适用于 BTW 系列）

　　BTW 系列轴承上的识别码

　　垫圈上的识别码提示轴承部件必须同时供给使用。 为区分 BTW 系列轴圈的两个半圈，在识别号码后面加上字母“A”或“B”。

　　BTM 系列轴承上的识别号码

　　外圈外表面上的“V 型”标记说明轴承获得正确预载荷的安装方法。

　　内圈侧面标记有以微米表示的平均内径 与公称值的偏差。
