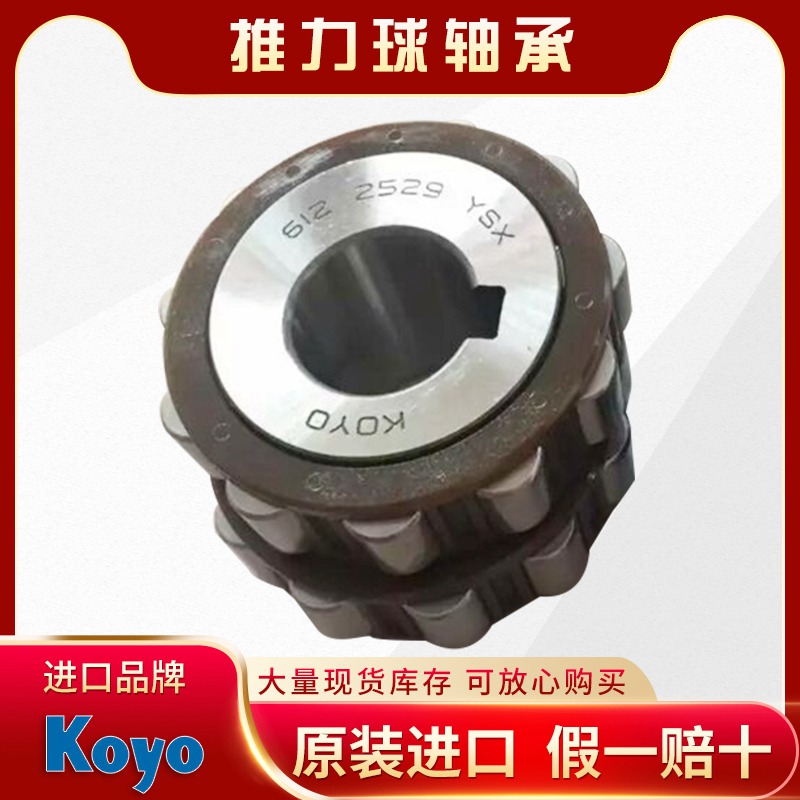

KOYO-双列偏心轴承

　　偏心轴承，是一种非常有用的轴承类型。主要包括外圈、内圈、滚动体花篮、滚动体，偏心轴承结构简单、使用方便，不需要偏心轴*能实现偏心功能，降低了偏心机构的制造成本。偏心轴承的特征：内圈的内孔为偏心孔，在偏心孔的内侧壁上有一纵向键槽。

　　此类偏心轴承要求两端B、C偏心外圆与A基准外圆偏心方向一致，且偏心尺寸不同，一般均在5mm之内，偏心误差要求小于0.05mm。

　　为了满足以上要求，采用了以下工艺及工装。

　　首先将A基准的所有外圆加工好，在轴的两端均留50mm长25mm的工艺夹头，要求夹头与A基准同轴且台阶面与A基准垂直。将轴的两端夹头铣成扁42h6，要求扁与A基准中心对称且两端平行。

　　工装制作：卡罐两件，要求槽42H7与中心孔B5对称，槽的端面与中心孔垂直。将卡罐装在轴的两端，卡罐偏心方向应一致，通过卡罐的槽与轴的扁42H7/h6的配合，控制了偏心的方向；通过调节卡罐上的压紧螺钉可调节偏心量；使卡罐的端面与轴的台阶面压紧，保证轴的中心与卡罐中心平行。

　　在车床上用双**装夹，四爪夹紧卡罐旋转，以A基准两端外圆用表测量，调整卡罐上的螺钉，调整至不同的偏心量，车削各偏心外圆至尺寸。当偏心轴加工完后切去两端工艺夹头。

　　此种加工方法简便、可靠，避免了原有加工方法的繁琐(镗床打中心孔)，可应用于要求方向一致的多个偏心的偏心轴加工。

　　轴承分类

　　一种为双层双列圆锥滚子偏心轴承；圆柱滚子一种为单层滚道小游隙或负游隙圆柱滚子轴承，主要安装在印刷机印版滚筒和压印滚筒两侧；

　　另一种为双层滚道带内外偏心负游隙圆柱滚子轴承单元，安装在印刷机胶皮滚筒两侧。空心圆柱滚子轴承因其结构特殊，与常规滚动轴承相比具有吸振能力强、精度寿命长及过载保护功能。

　　轴承应用

　　偏心轴承的应用:减速机,石油化工.纺织,冶金,矿山.钢厂等.轻重机械等.

　　偏心轴承主要包括外圈、内圈、滚动体花篮、滚动体。该偏心轴承结构简单、使用方便，使偏心机构大为简化，同时使偏心机构的机械加工省工、省时、装配容易。
